บริการออกแบบวงจร PCB และจัดทำแผ่นต้นแบบ

ออกแบบลายวงจร (PCB Layout) ตามมาตรฐานสากล

เราให้บริการแกะลายวงจร พัฒนาแผ่นวงจรพิมพ์ ทั้งแบบหน้าเดียว (Single Layer) ไปจนถึงหลายชั้น (Multi-layer 2-4 ชั้น) โดยคำนึงถึงความเสถียรของสัญญาณ การระบายความร้อน และความปลอดภัยในการใช้งานจริง

• ออกแบบระบบ Schematic Diagram ที่ถูกต้อง แม่นยำ
• จัดวางอุปกรณ์ (Component Placement) ให้ง่ายต่อการประกอบและซ่อมบำรุง
• รองรับการออกแบบสำหรับตู้คอนโทรล หรือกล่องโปรดักส์เฉพาะทาง
• ตรวจสอบระบบด้วยการจำลอง 3D Model ก่อนสั่งผลิตจริง

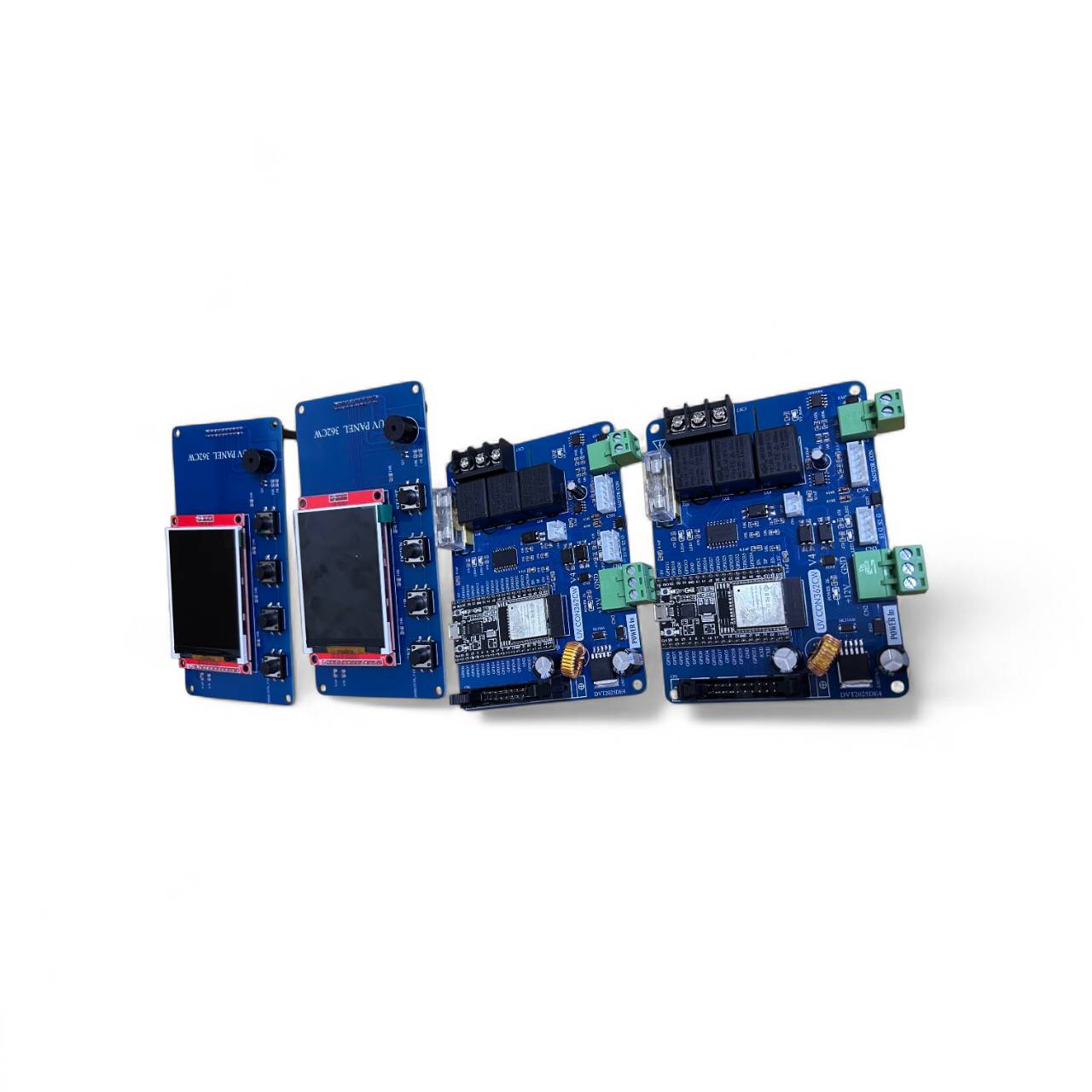

ทำบอร์ดต้นแบบรวดเร็ว (Prototype PCB)

ไม่ต้องกังวลเรื่องงบประมาณบานปลาย เราช่วยคุณทำแผ่นปริ้นต้นแบบเพื่อทดสอบฟังก์ชันการทำงาน (Proof of Concept) ก่อนก้าวไปสู่กระบวนการผลิตจำนวนมาก (Mass Production)

• จัดหาอุปกรณ์อิเล็กทรอนิกส์ (BOM Sourcing) เกรดอุตสาหกรรม
• บริการบัดกรีและประกอบอุปกรณ์ ทั้งแบบ SMD และผ่านรู (Through-Hole)
• บริการตรวจเช็กและ Test ฟังก์ชันการทำงานอย่างละเอียดทุกบอร์ด
